A escala cartográfica é um importante elemento presente nos mapas, sendo utilizada para representar a relação de proporção entre a área real e a sua representação. É a escala que indica o quanto um determinado espaço geográfico foi reduzido para “caber” no local em que ele foi confeccionado em forma de material gráfico.
Sabemos que os mapas são reproduções reduzidas de uma determinada área. Mas essa redução não ocorre de forma aleatória, e sim de maneira proporcional, ou seja, resguardando uma relação entre as medidas originais e suas representações. A expressão numérica dessa proporção é a escala.

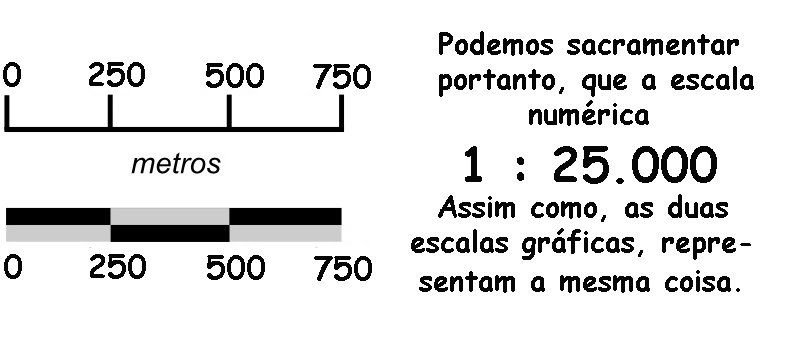

A escala cartográfica é representada de duas formas: numa fração 1 : 25.000, por exemplo, chamada de escala numérica e por uma figura de desenho chamada de escala gráfica, exemplos a seguir:
Temos 03 parâmetros para a definição de numa escala.
d = é a distância entre dois pontos no mapa
D = é a distância entre dois pontos na medida real (exemplo entre o centro de Santos e o centro de São Vicente)
E = é a escala que o mapa foi feito.

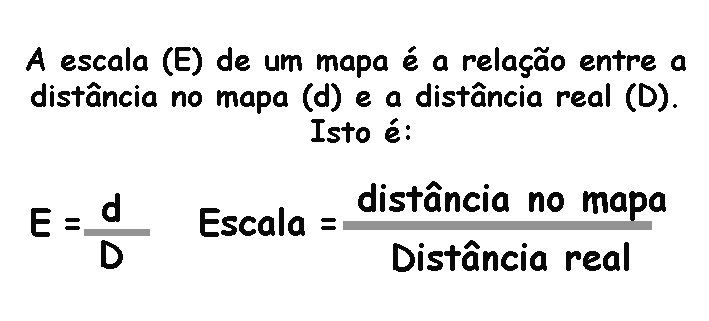

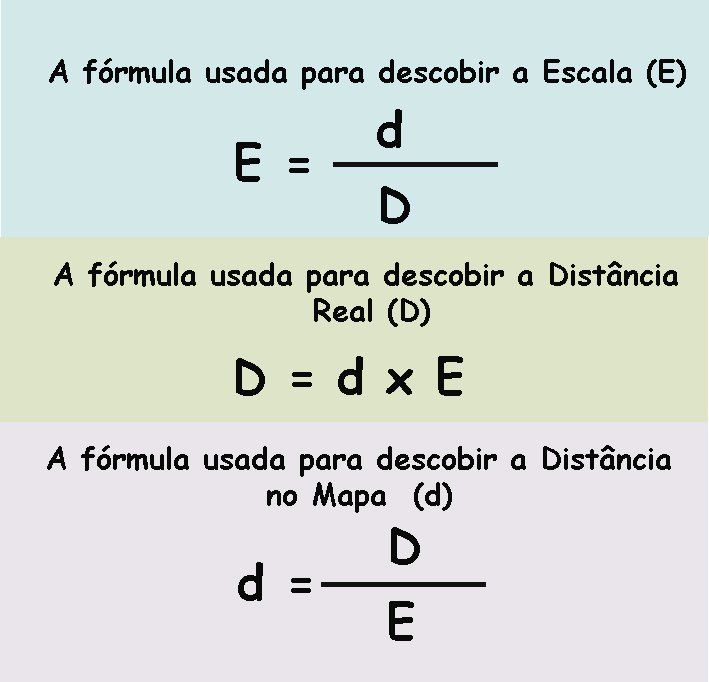

Veja a seguir as 03 fórmulas matemáticas usadas:

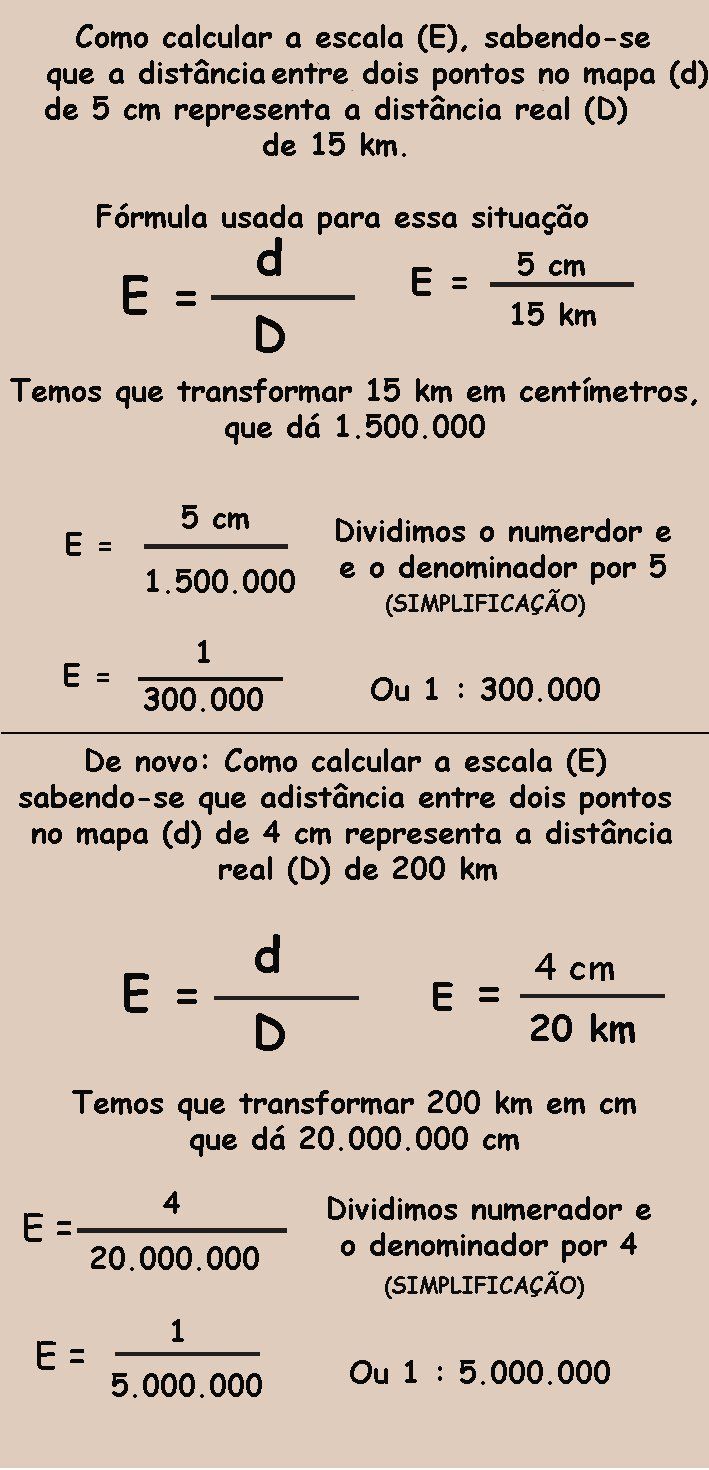

Como calcular a escala (E)
E agora? Qual é a maneira mais fácil de transformar km em cm.
Colocar cinco zeros a direita:
5km = 500.000 cm
120 km = 1.2000.000 cm
43 km = 4.300.000
E quando for picado, tipo: 55 km 44,6 km 256,9
km
Tira-se a vírgula e coloca-se
4 zeros
5,5 km = 550.000 cm
44.6 m = 4.460.000 cm
256,9 km = 25.690.000 cm
__________________________
Dá para fazer o inverso? Transformar centímetros em quilômetros:
Cortando os cinco zeros a direita
500.000 cm = 5 km 1.2000.000 cm = 120 km 4.300.000 = 43 km
E quando for picado, tipo:
550.000 cm 4.460.000 cm
Cortando quatros zeros a direita e colocando uma vírgula antes da quinta casa da direita para a esquerda.
550.000 cm = 5,5 km (cortamos quatro zeros e colocamos a virgula antes do n.5)
4.460.000 cm = 44,6 km (cortamos quatro zeros e colocamos a virgula antes do n.6)
(Se precisar transformar km para metro e vice e versa, é só adicionar três zeros a direita, lembrando que quando for picado, tipo: 54,5 você coloca 02 zeros e tira a vírgula, como vimos anteriormente)

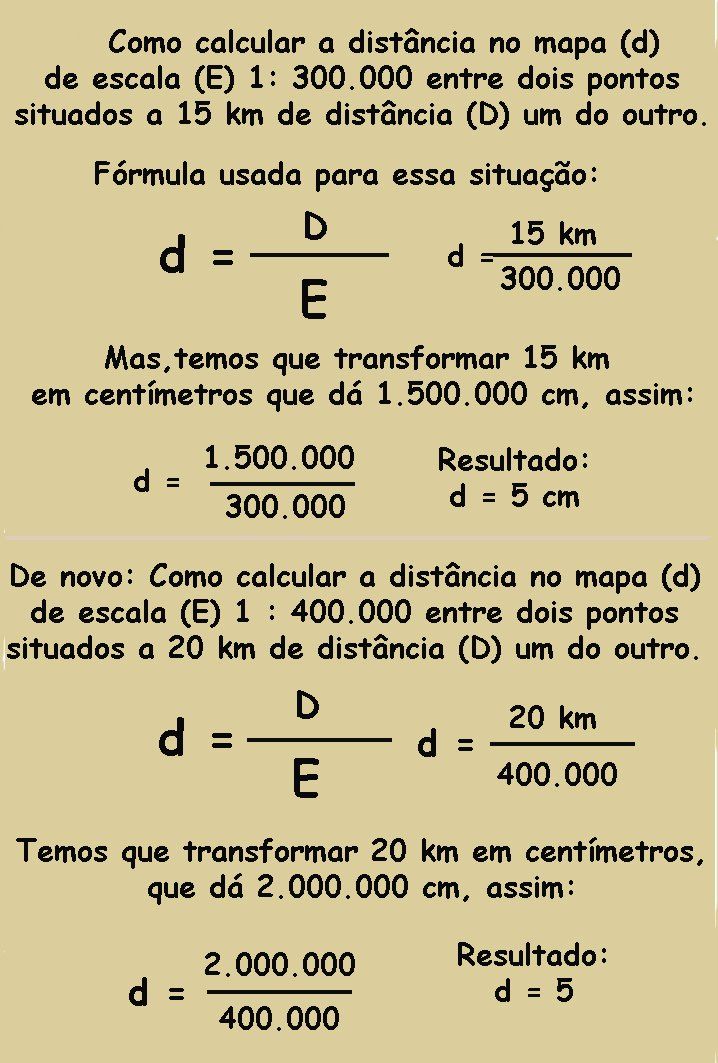

Como calcular a Distância no Mapa (d)

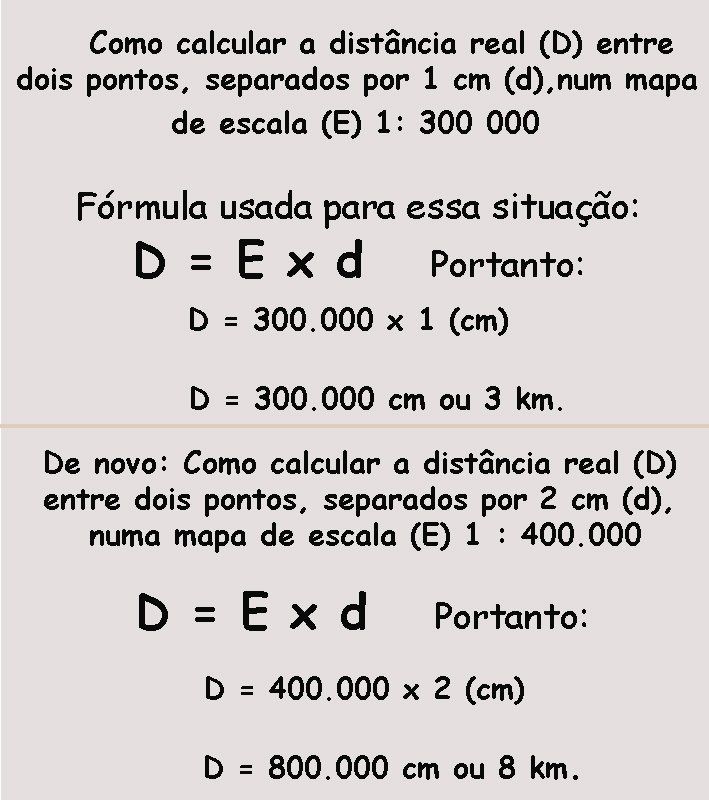

Como calcular a Distância Real (D)

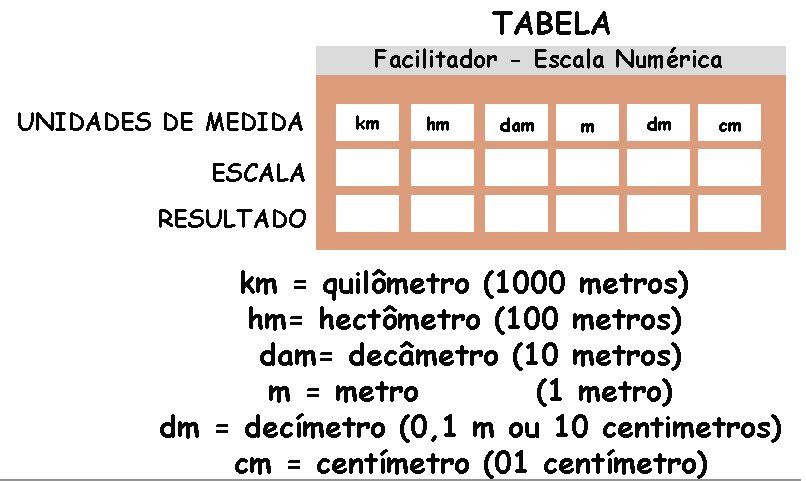

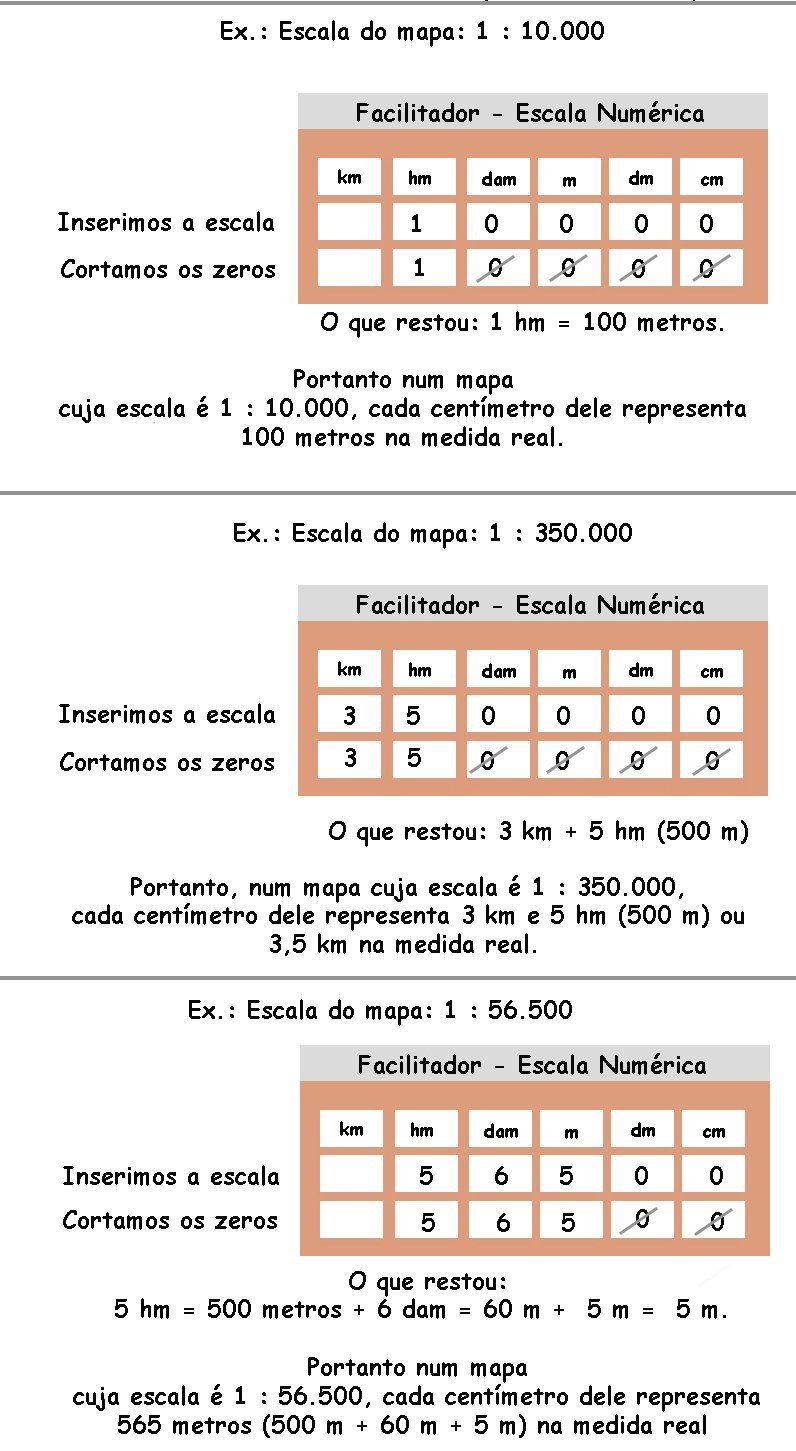

Existe outra maneira de chegar a estes resultados: usando uma tabela facilitadora.

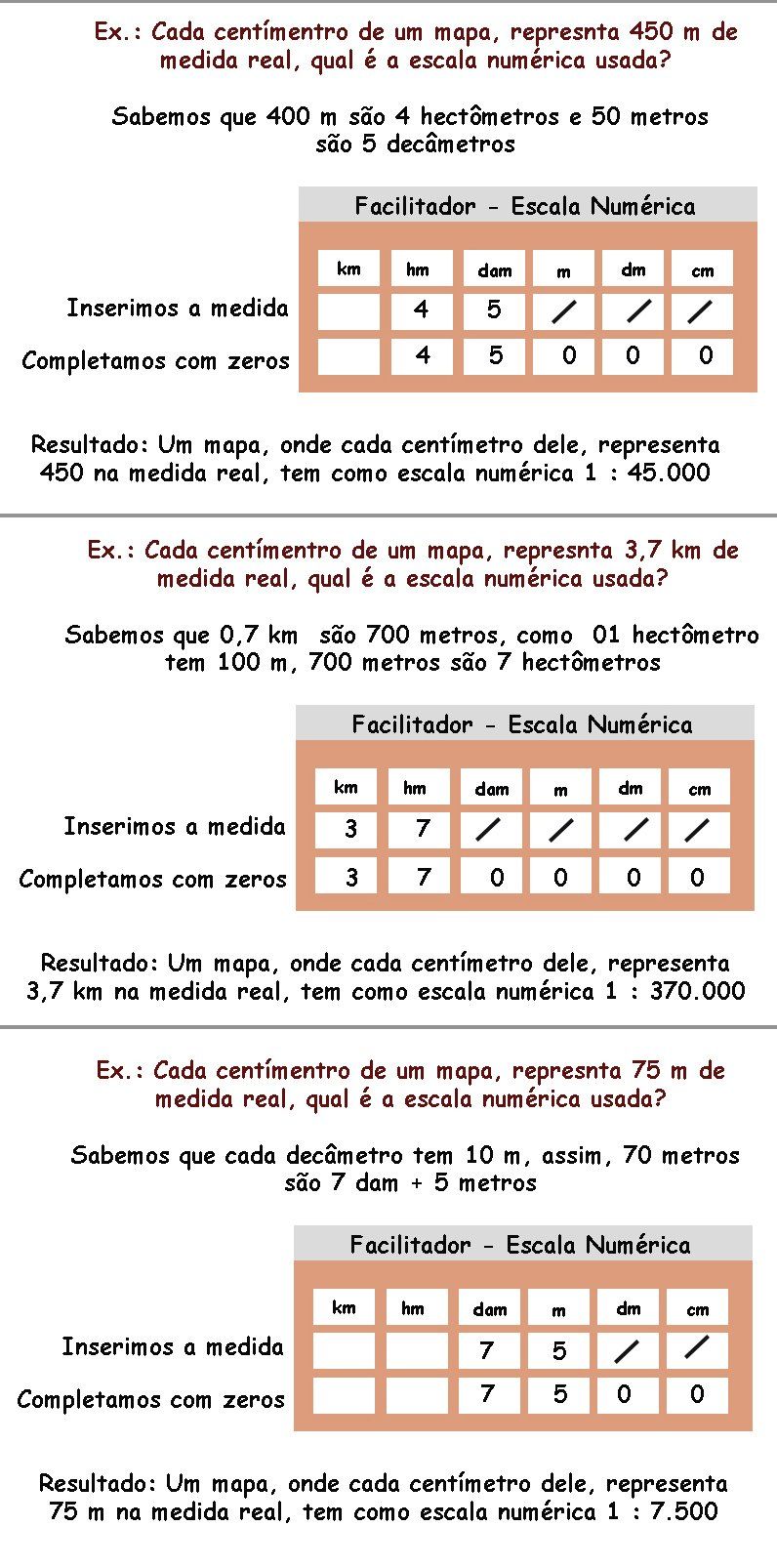

Como descobrir a escala (E)
